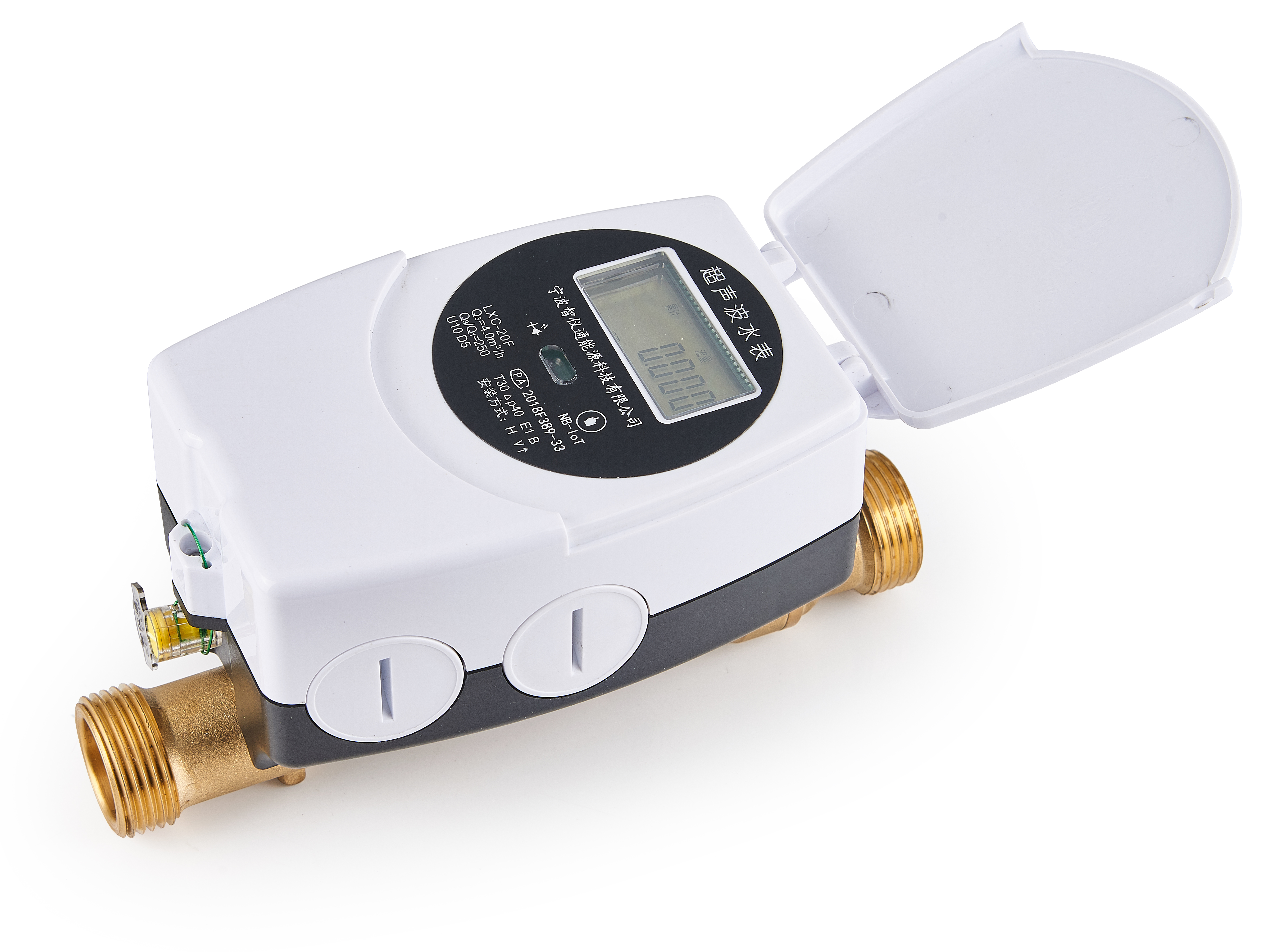

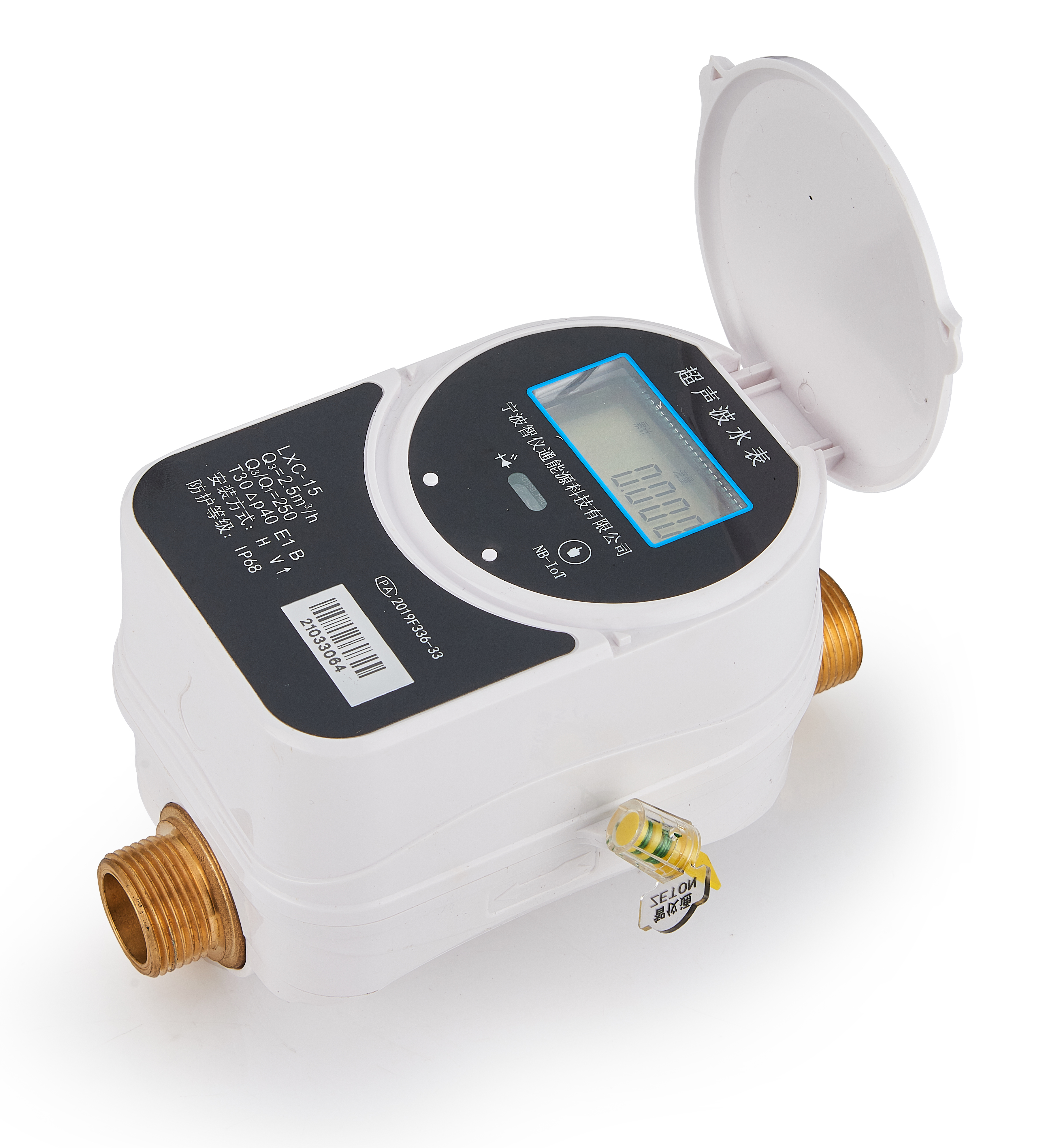

产品名称：超声波（阀控）水表(NB-LoT)
英文型号及规格：LXC-15WF~25WF /LXC-15F~25F
产品介绍：超声波阀控表是采用超声波检测技术的新型智能全电子式阀控水表。该仪表集测量、积算、显示、阀门控制、Cat.1\NB-IoT无线通讯于一体，采用微功耗技术，电池可使用8年以上，可实现最小流量0.001 m3/h的准确测量，同时仪表具有体积小、稳定性好、抗干扰能力强等特点。
适用标准：
《GB/T778.1-2018封闭满管道中水流量的测量 饮用冷水水表和热水水表 第1部分：规范》
《GB/T 778.2-2018 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第2部分 安装要求》
《GB/T778.3-2018 封闭满管道中水流量的测量 饮用冷水水表和热水水表 第3部分 试验方法 和试验设备》
JJG162-2019《饮用冷水水表》
材质：铜、不锈钢
通讯方式：Cat.1\NB-IoT
产品特点：
1、采用了超声测流技术，可实现多角度安装，仪表测量不受影响，同时使管道压力损失降到最低。l
2、可以通过Cat.1\NB-IoT无线远程控制阀门开关，以实现用户对用水的远程控制。
3、LXC-15F~25F外置双电池，可方便更换，延迟水表使用寿命。
4、专门用于居民住宅小区分户计量
技术参数
流量参数
项 目 | 参 数 |
公称口径mm | 15 | 20 | 25 |
常用流量（Q3）m³/h | 2.5 | 4.0 | 6.3 |
测量范围 | （Q3/Q1） | 250/160/125/100/80/63/50 |
（Q2/Q1） | 1.6 |
压力损失等级 | Δp40 |
被测介质 | 水、均质液体，并充满被测管道 |
准确度等级 | 2级 |
最大允许工作压力 | 1.0MPa |
工作环境 | 5℃～+55℃，≤100%RH |
温度等级 | T30 |
上游流场敏感度等级 | U10 |
下游流场敏感度等级 | D5 |
气候和机械环境等级 | B类 |
电磁兼容性等级 | E1 |
按键 | 触摸按键 |
显示器 | 液晶8位数字+提示符 |
显示内容 | 瞬时流量（m³/h）、累积流量（m³）、屏幕检测、表地址、累计工作时间（h）、日期（年/月/日）、口径、软件版本 |
显示范围 | 累积流量：0m³～＋99999.999m³ |
数据通讯 | 光电接口 | 波特率2400bps,采用基于CJ/T 188自定义协议 |
无线通讯 | 调制方式：Cat.1\NB-IoT通讯/LoRa |
工作电源 | 两节电池供电DC3.6V（电池可连续工作8年以上）； |
功耗 | ＜0.2mW |
防护等级 | IP68 |
存储温度 | -25℃～+55℃ |
安装方式 | 水平安装或垂直向上安装 |
反向流 | 不可测 |
示值误差限
从包括最小流量（Q1）在内到不包括分界流量（Q2）的最低区中的最大允许误差为±5%，从括分界流量（Q2）在内到包括过载流量（Q4）的高区中最大允许误差为±2%。

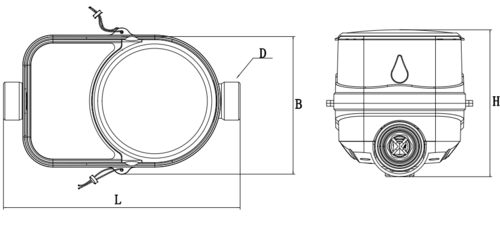

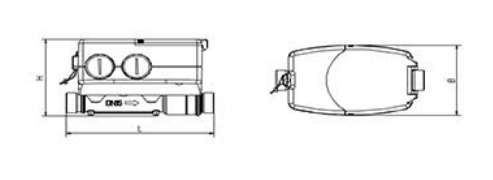

外形尺寸及重量
公称直径(mm) | DN15 | DN20 | DN25 | DN15 | DN20 | DN25 |
型号 | LXC-15WF~25WF | LXC-15F~25F |
螺纹 | G¾B | G1B | G1¼B | G¾B | G1B | G1¼B |
L(mm) | 165 | 190 | 225 | 165 | 195 | 225 |
H(mm) | 100 | 100 | 103 | 92.5 | 92.5 | 92.5 |
B(mm) | 102 | 105 | 105 | 104 | 104 | 104 |
