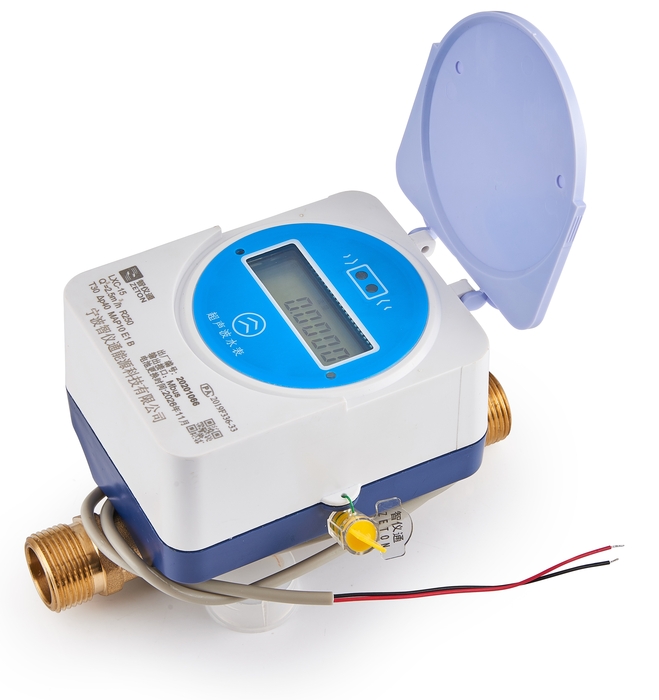

产品名称：户用超声波水表
英文型号及规格：LXC-15~40
产品介绍：超声波水表是组对超声波传感器在确定流向管段中互射超声波，测得反射达到对方发射面的时间差，积算出单位时间内水的流速。再依据管段截面积、时间，积算出通过管段的水量，是电子水表。适用于各种建筑的管道自来水供水计量。可与远传控制阀、数据采集器、集中器、管理软件组合搭建“水计量智慧管理系统”，实现水计量智慧管理。
适用标准：ISO 4064 B级 CJT434-2013超声波水表
材质：铜壳、不锈钢壳
通讯方式：Mbus/RS485（Cat.1\NB-IoT/LoRa/LoRaWAN可选）
产品特点：
1、主菜单显示累计流量（m3）、流速、（m3/h）、水温（℃）、水表编号、累计工作时间、故障信息等丰富内容；
2、无机械传动部件，零磨损；
3、通讯接口标配红外、M-Bus远传接口，可提供（如：MBUS、RS485、4-20mA、脉冲、无线470MHz、Cat.1/NB-IoT/LoRa/LoRaWAN）多种接口，实现远传抄表功能，方便管理节省运营成本。
4、支持实时数据通讯，确保数据的准确和阀门控制时效（适用MBUS/RS485/Cat.1/LoRa/ LoRaWAN）。
5、自动检测、异常诊断、实时报警功能（电池电量检测、流量信号检测、管道泄漏检测、水流方向检测）；
6、专业的管道设计，确保被测水场流态稳定。
技术参数
流量参数：
项 目 | 参 数 |
公称口径mm | 15 | 20 | 25 | 32 | 40 |
常用流量（Q3）m³/h | 2.5 | 4.0 | 6.3 | 10 | 16 |
测量范围 | （Q3/Q1） | 250/160/125/100/80/63/50 |
（Q2/Q1） | 1.6 |
压力损失等级 | Δp40 |
被测介质 | 水、均质液体，并充满被测管道 |
精度等级 | 2级 |
最大允许工作压力 | 1.0MPa |
工作环境 | -25℃～+95℃，≤100%RH |
温度等级 | T30 |
上游流场敏感度等级 | U10 |
下游流场敏感度等级 | D5 |
气候和机械环境条件 类别 | B类 |
电磁兼容性等级 | E1 |
按键 | 磁感应/触摸 |
显示器 | 液晶8位数字+提示符 |
显示内容 | 瞬时流量（m³/h）、累积流量（m³）、屏幕检测、表地址、累计工作时间（h）、日期（年/月/日）、口径、软件版本 |
显示范围 | 0m³～＋9999.9999m³ |
数据通讯 | 光电接口 | 波特率2400bps,采用基于CJ/T 188自定义协议 |
485通讯 | 波特率2400bps,传输距离≤1200m,CJ/T 188自定义协议 |
工作电源 | ER26500锂电池DC3.6V（电池可连续工作6年以上） |
功耗 | ＜0.2mW |
防护等级 | IP68 |
存储温度 | -25℃～+55℃ |
数据线长度 | 1.0 m |
安装方式 | 水平安装或垂直向上安装 |
反向流 | 不可测 |
示值误差限
从包括最小流量（Q1）在内到不包括分界流量（Q2）的最低区中的最大允许误差为±5％，从括分界流量（Q2）在内到包括过载流量（Q4）的高区中最大允许误差为±2％。

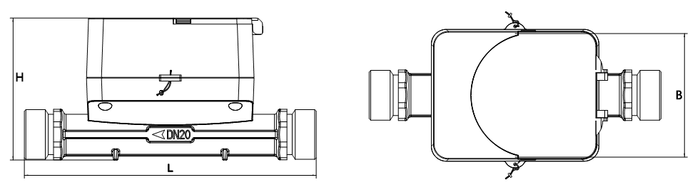

外形尺寸及重量
口径 | 长L | 宽W | 高H | 连接螺纹 |
mm | D |
15 | 165 | 97 | 94 | G3/4 |
20 | 195 | 97 | 98 | G1 |
25 | 225 | 97 | 106 | G 1¼ |
32 | 180 | 97 | 112 | G 1½ |
40 | 200 | 97 | 125 | G 2 |
