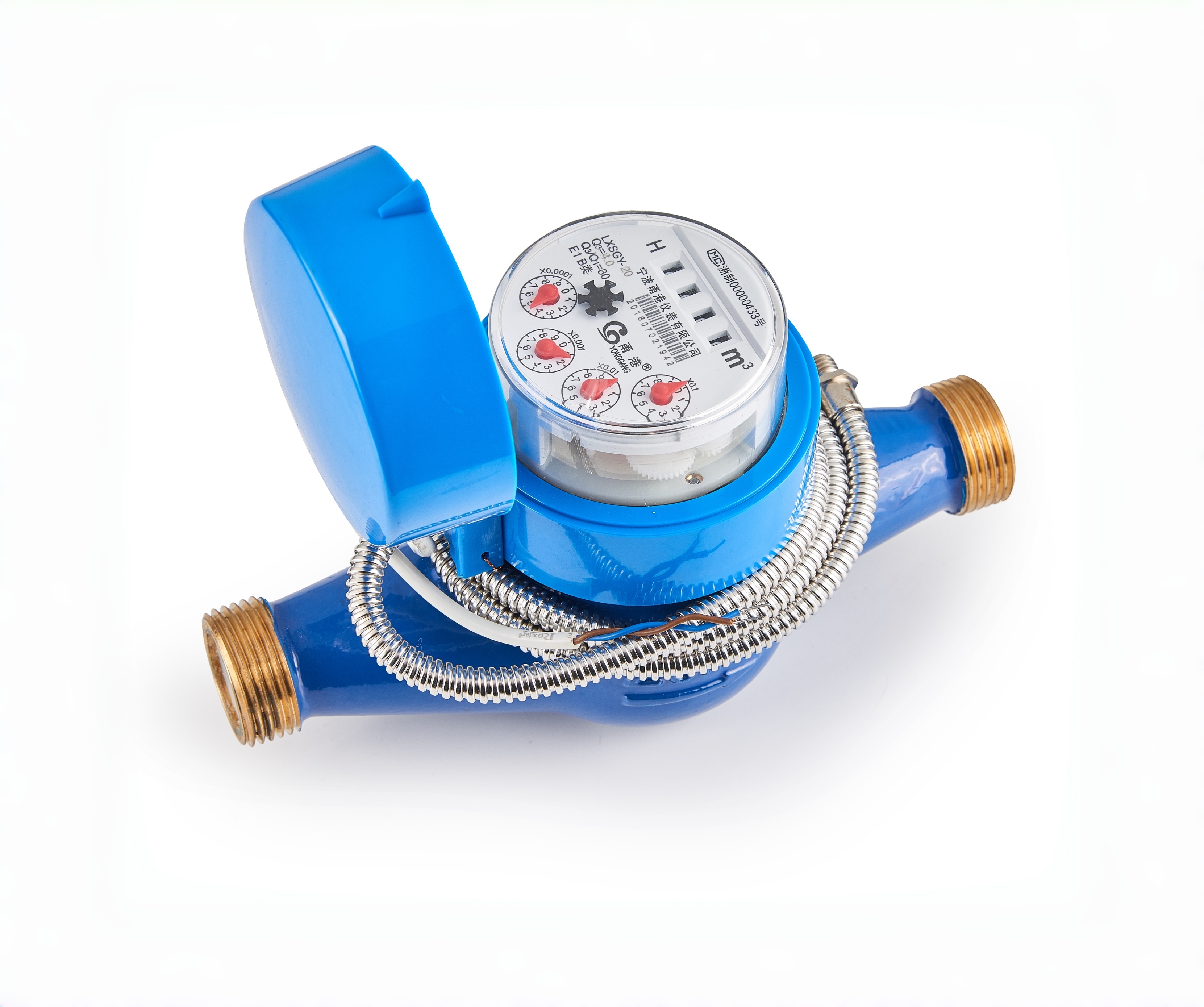

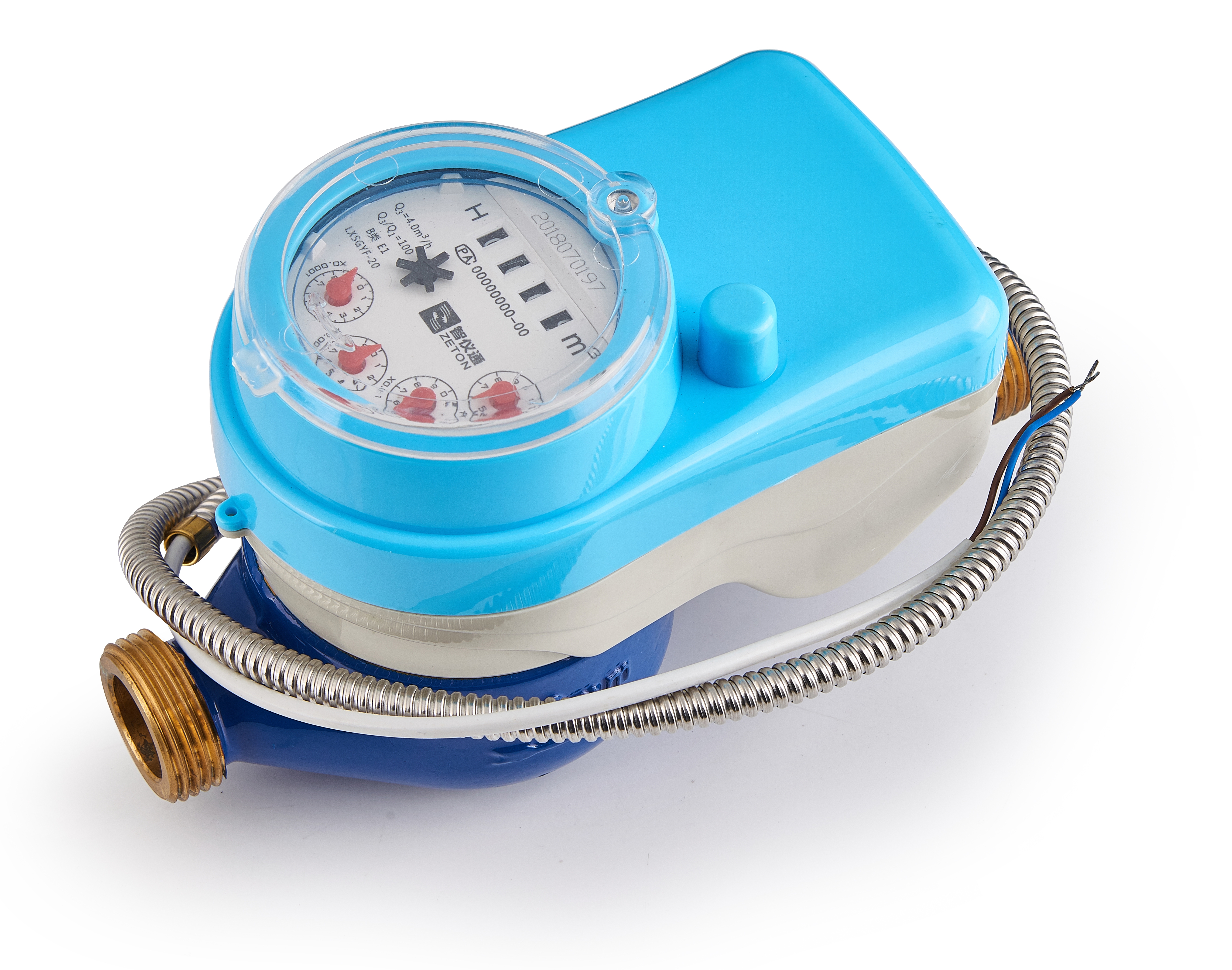

产品名称：直读无线远传水表
英文型号及规格：LXSGY-15~40/LXSGY-15W~40W
产品介绍：直读式远传水表是一种采用光电编码技术（直接读取水表字轮示数）用于计量流经自来水管道的水体积总量的测量仪表。可与数据采集器、集中器、管理软件组合搭建“水计量智慧管理系统”，实现水计量智慧管理。
适用标准：GB/T778.1-2018 饮用冷水水表和热水水表第一部分：计量要求和技术要求
JJG162-2019饮用冷水水表检定规程
材质：球墨铸铁壳、铜壳
通讯方式：M-BUS/RS485/NB-IoT
功能：可定制阀控功能
产品特点：
1、采用组对光电子对射方式，增强了对抗干扰能力；非机械接触方式，无机械磨损。
2、采用低功耗设计，只有通讯读数时才需供电，节能环保。
3、特殊编码方式，无读数死区，字轮转动到任何位置都可保持机械读数与电子读数相一致。
4、可定制M-Bus/RS485/NB-IoT通讯。
5、通讯协议符合《户用计量仪表数据传输技术条件》CJ/T188-2012。
6、防护等级：IP68
技术参数
流量参数：
项 目 | 参 数 |
公称口径mm | 15 | 20 | 25 | 32 | 40 |
常用流量（Q3）m³/h | 2.5 | 4.0 | 6.3 | 10 | 16 |
测量范围 | （Q3/Q1） | 100/80/63/50 |
（Q2/Q1） | 1.6 |
项目 通讯方式 | M-BUS | RS485 | NB-IOT |
工作电压 | DC 24～42V | DV 12V±2V | 锂电池3.6V |
静态功耗 | 0.8±0.1mA | 0.8±0.1mA | 静态＜60μW；发射＜800mW |
支持协议 | CJ/T188-2018、ModBus |
波特率 | 1200bps、2400bps、4800bps、9600bps等 |
温度等级 | T30 |
最大允许压力 | 1.0MPa |
上游流畅敏感度等级 | U10 |
下游流畅敏感度等级 | D5 |
压力损失等级 | Δp63 |
电磁环境 | E1 |
安装环境 | B类，禁止强磁环境 |
安装方式 | 水平安装 |
反向流 | 不可测 |
示值误差限：
从分界流量到最大流量为±2％，从最小流量到分界流量（不包括分界流量）为±5％。
外形尺寸及重量：
外形尺寸图
公称口径 | 长L | 宽B | 高H | 连接螺纹 | 连接线 |
mm | D | m |
DN15 | 165 | 82 | 130 | G3/4 | 1 |
DN20 | 190 | 82 | 130 | G1 | 1 |
DN25 | 225 | 95 | 130 | G1¼ | 1 |
DN32 | 230 | 104 | 137 | G1½ | 1 |
DN40 | 245 | 124 | 167 | G2 | 1 |
